1. 裝置設計工藝要求：

1.1 反應物料：氫氧化鈉、萘磺酸等類等產品；

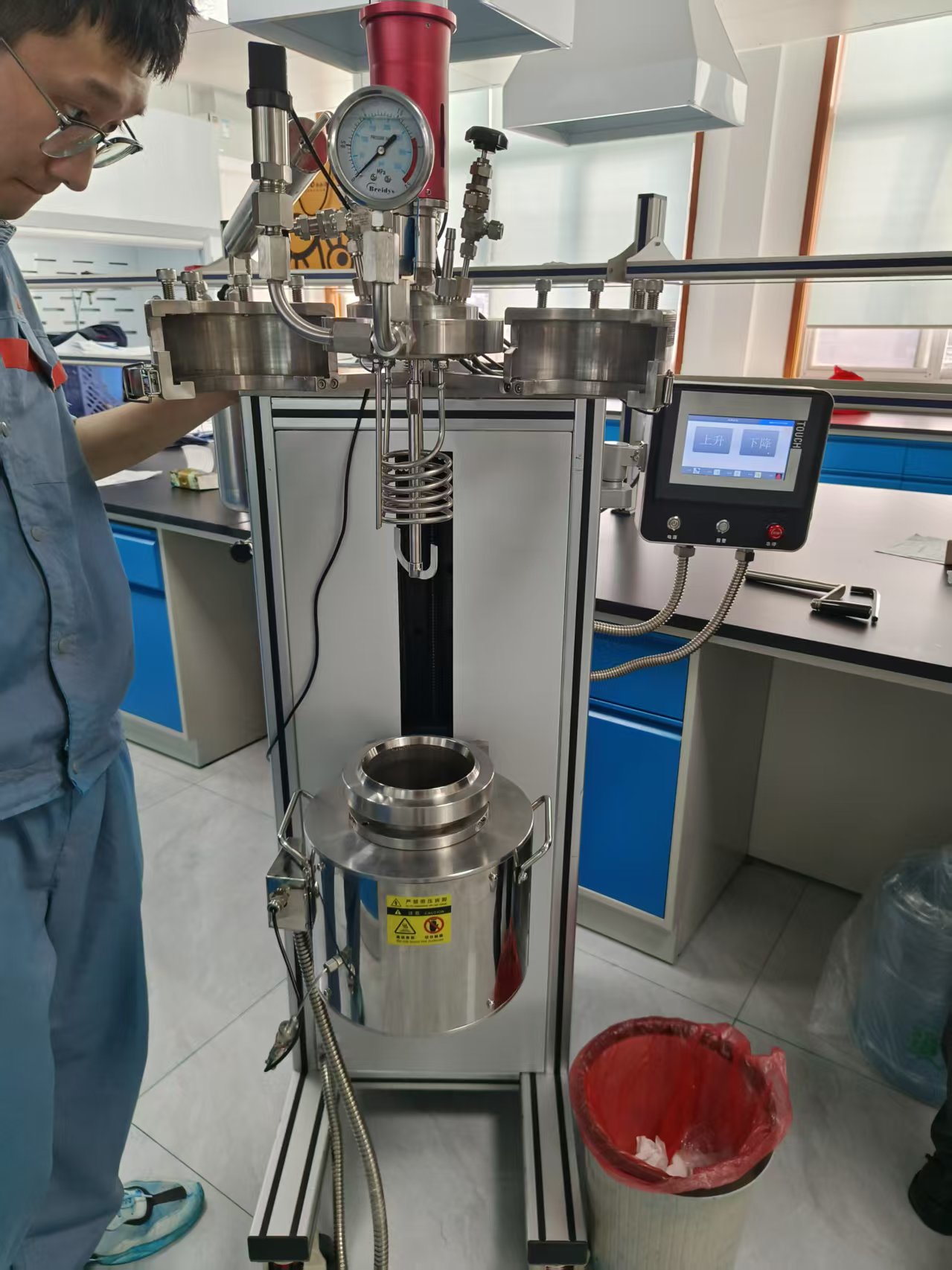

1.2 結構形式：釜蓋固定，釜體電動升，磺化釜與堿融釜管道連接，管道安裝開關球閥，連接管路為可拆卸式，即可串聯使用，也分單獨使用；

1.3 釜體結構：上下法蘭螺栓螺母緊固結構；

1.4 進料方式：a磺化釜）釜蓋開固體加料口，安裝等壓加料模塊（液體介質過程滴加）b)堿融釜釜蓋開固體加料口；

1.5 攪拌槳要求:水冷式磁力耦合機械攪拌器，雙層錨式攪拌槳；

1.6 攪拌轉速：100-1500r/min，轉速可調節（歷史數據自動保存）；

1.7 加熱方式：一體澆鑄式加熱器，均熱性高，傳熱快，釜體加熱爐可分離；

1.8 容積：磺化釜：1000mL，堿融釜：2000mL；

1.9 系統操作溫度；磺化釜：160℃，堿融釜：325℃，控溫精度±0.4℃；

1.10 系統操作壓力：≤1Mpa，系統設計壓力：3Mpa；

1.11 反應釜用材：磺化釜主體材質為monel400材質，插底管、測溫管、攪拌桿、攪拌槳等直接接觸液相介質部分均為monel400材質。堿融釜主體材質為inconel625材質，插底管、測溫管、攪拌桿、攪拌槳等直接接觸液相介質部分均為inconel625材質，兩釜之間連接管道，冷凝收集模塊連接管道材質均為inconel625材質；

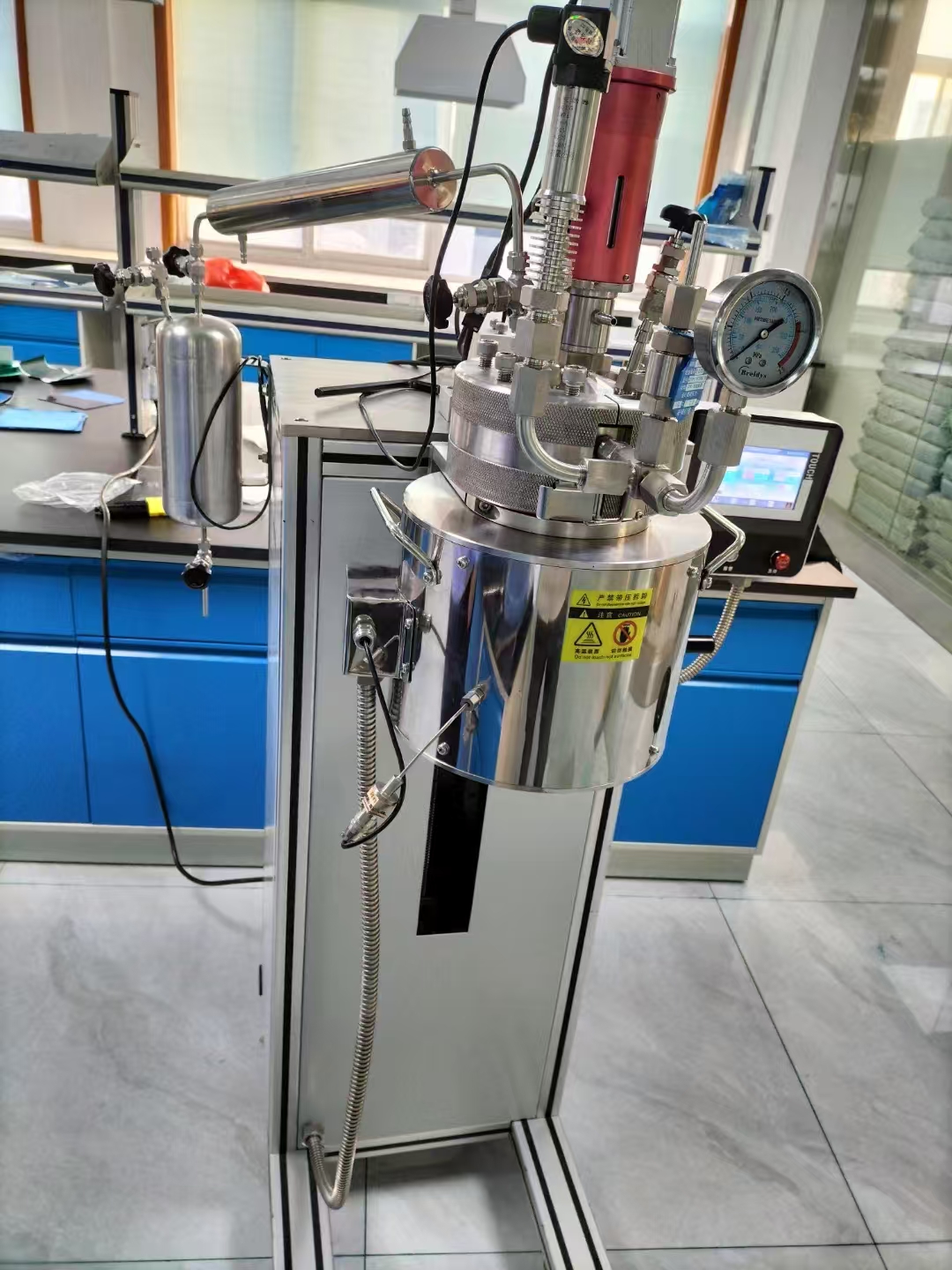

1.12 冷凝方式：磺化釜安裝冷凝收集模塊，冷凝器為直管夾套式配備高溫循環器，冷凝器溫度控制在130℃以上（冷凝器出口位置安裝溫度探頭），防止低溫造成管道結晶堵塞，整套冷凝模塊連接管道均做伴熱保護；

1.13 反應釜釜底要求：磺化釜釜底、堿融釜釜低均為圓弧形；

1.14 反應釜管口：a磺化釜)測溫口1個、攪拌口1個、壓力表&安全爆破口1個、進氣口1個、出氣口1個、固體加料口1個、等壓加料口1個、冷凝口1個、下放料口1個、備用口1個。b堿融釜）測溫口1個、攪拌口1個、壓力表&安全爆破口1個、進氣口1個、出氣口1個、固體加料口1個、下放料口1個、備用口1個；

1.15 出料方式：釜體下放料，安裝無死角下展閥；

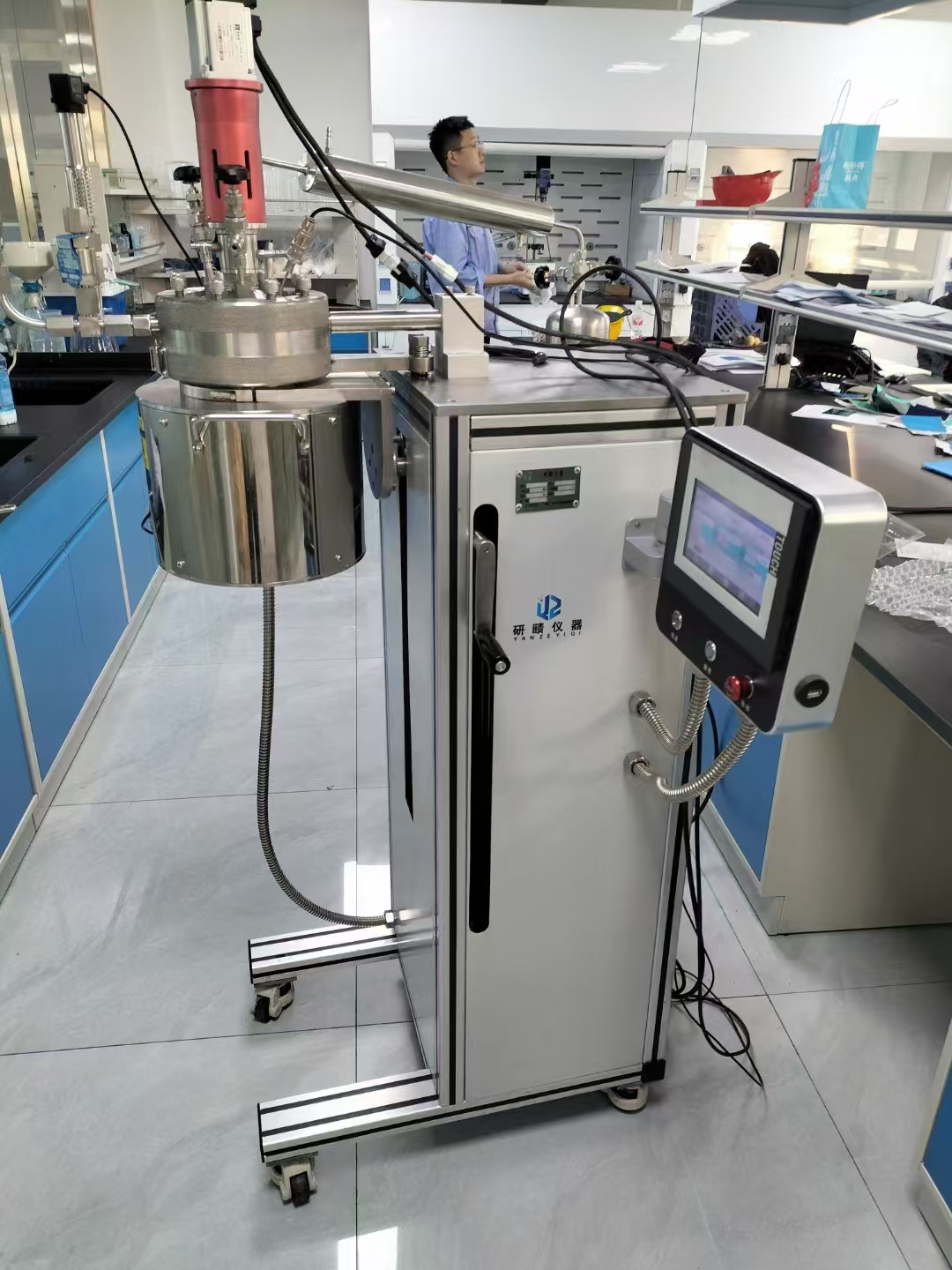

1.16 控制方式：軟件工業7觸控屏控制。程序控溫，數據采集顯示溫度、壓力、轉速、反應計時等，實驗數據分級顯示，一目了然，歷史數據自保存功能，溫度、壓力曲線顯示。PID智能溫控，支持可變溫度，其溫控精度±0.4℃ ，具有多定時模式，保溫定時和啟動定時及循環定時。用戶可自定義上限溫度，含超溫超壓報警聯鎖，超溫自斷電保護，超壓自動泄壓功能；
