一、 設備主要參數及技術說明

1. 反應系統：

1.1 反應物料：客戶自備；

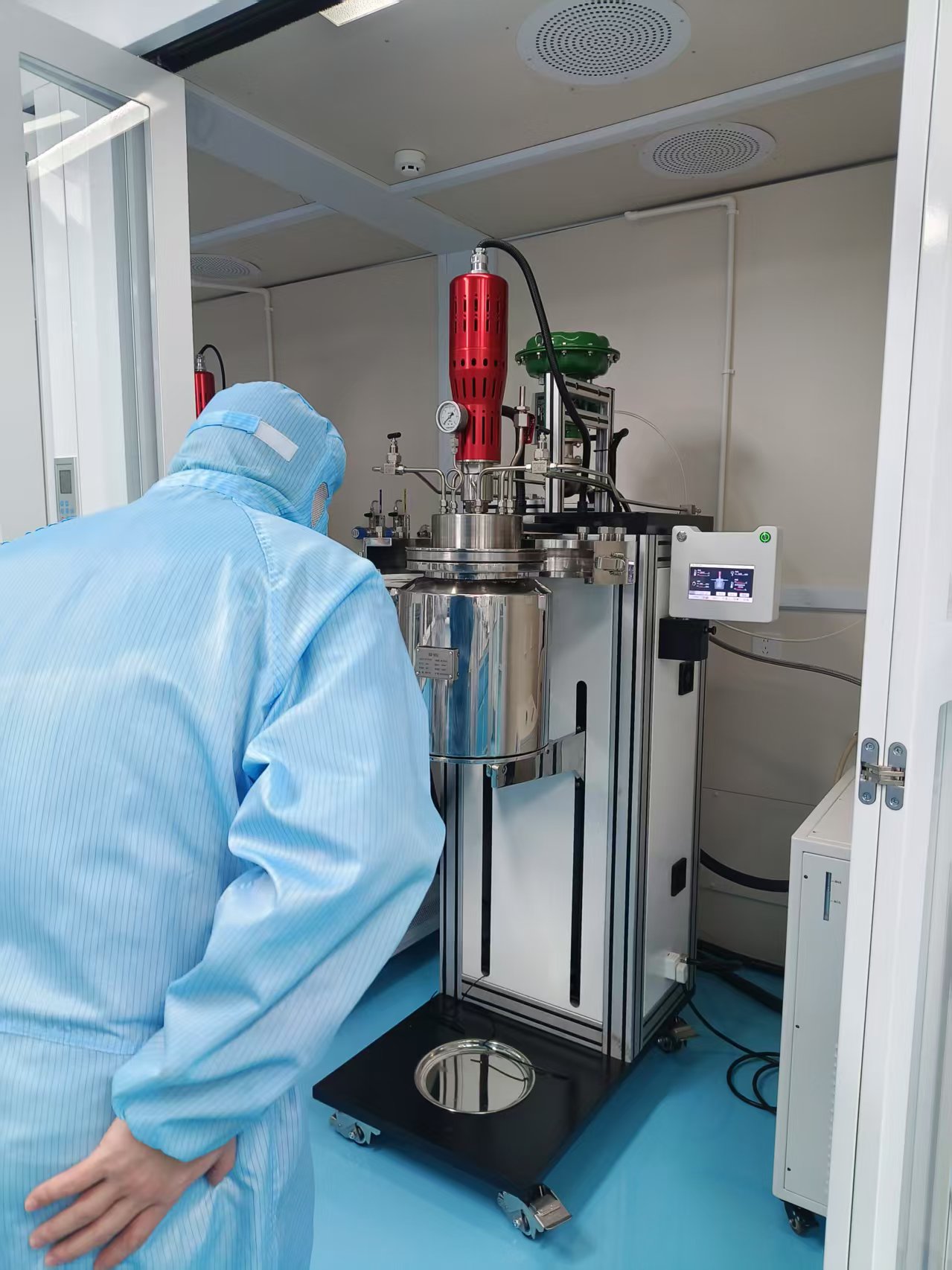

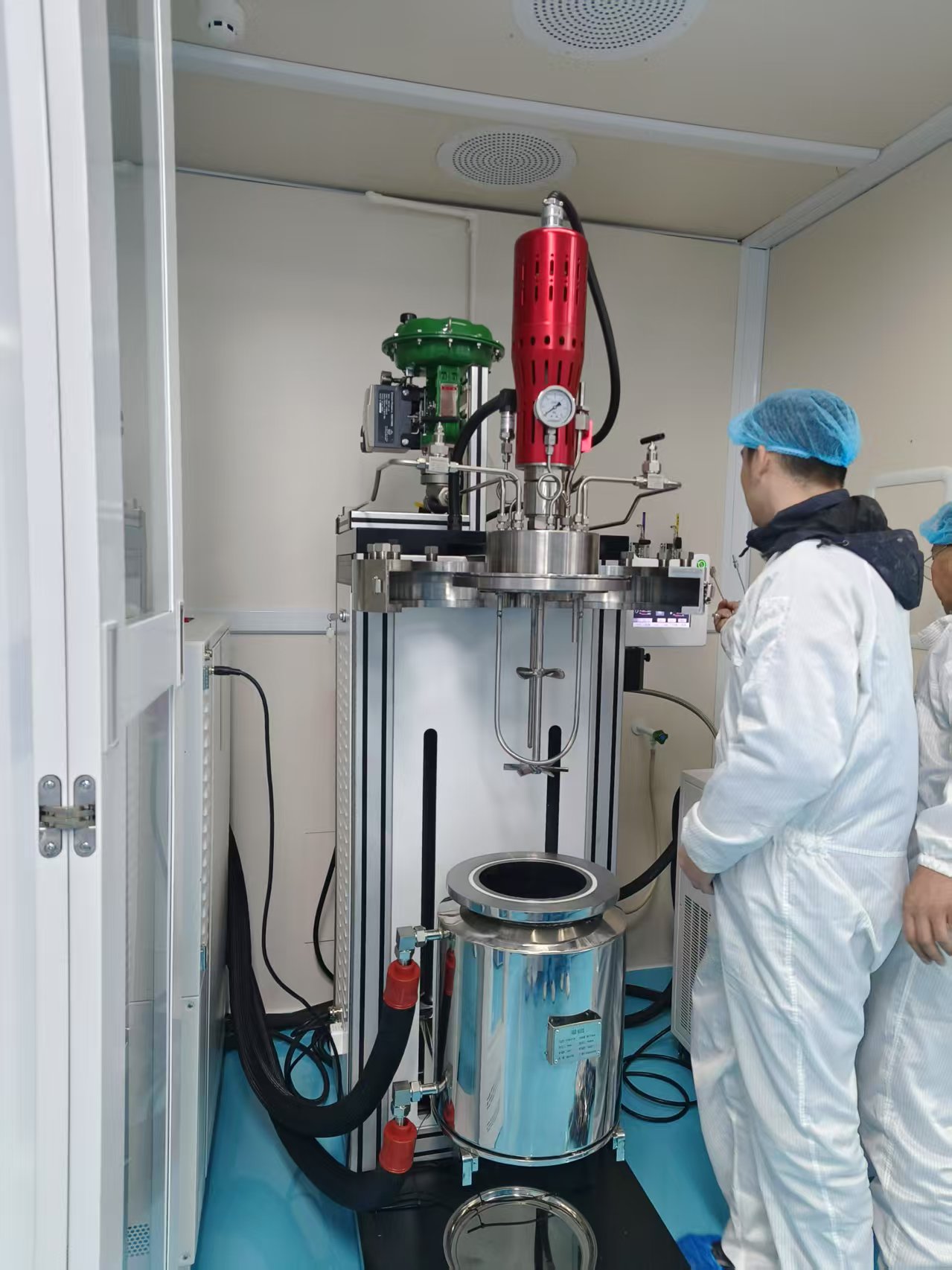

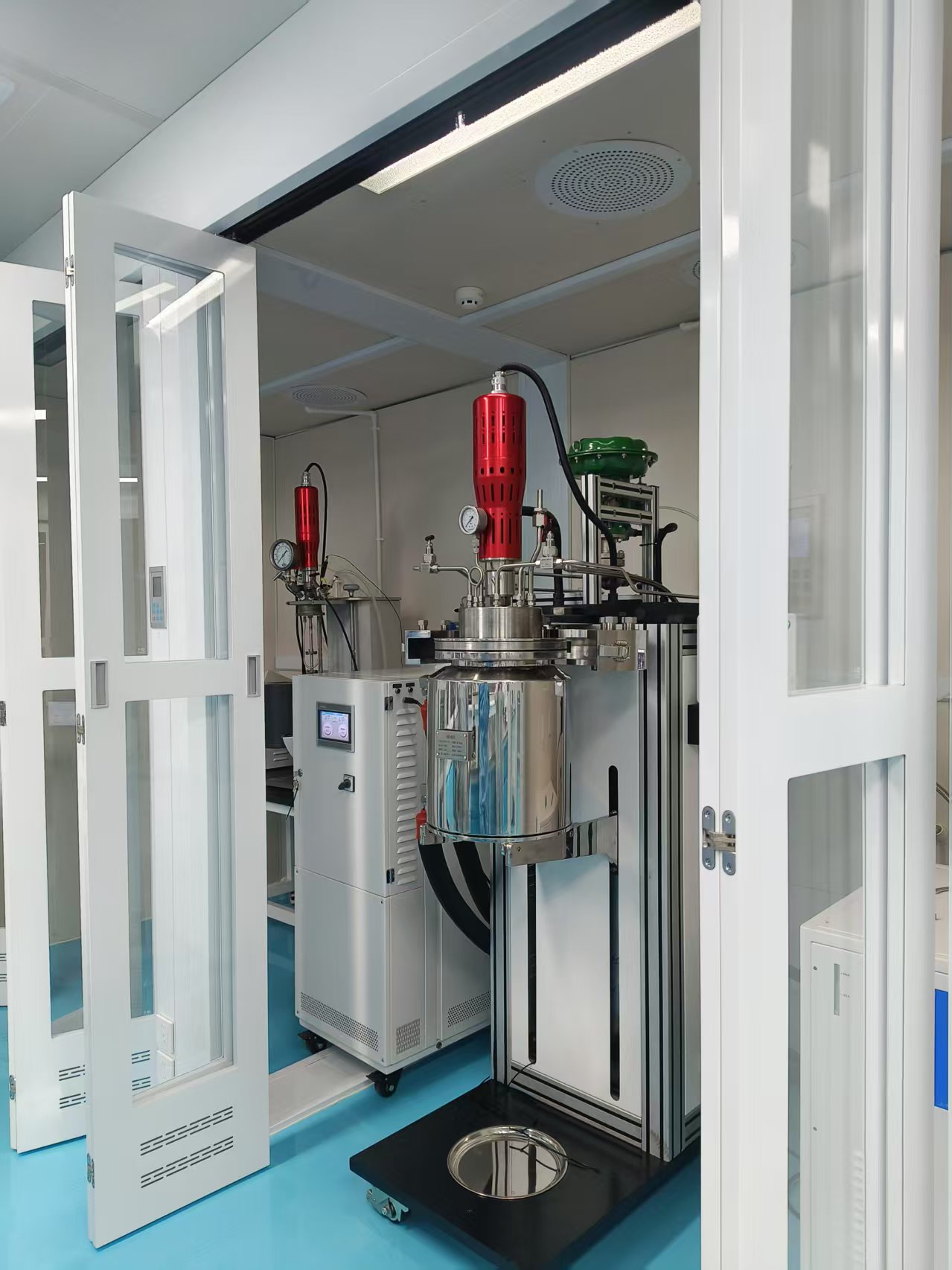

1.2 反應釜結構：釜蓋固定，釜體電動升降。上下有限位開關，落位自動停止。單臺參考圖片如下：1.3 密封方式：半環快開式密封密封結構；

1.4 全容積：10L;

1.5 型號：YZ-10LFJ-YYZN材質： 反應器釜體、釜蓋，內部接觸物料的材質為蒙乃爾合金400，外部閥門材質為蒙乃爾合金400。反應釜內部鏡面拋光，拋光精度Ra≤0.4，

1.6 工況：操作溫度：-30℃-65℃；操作壓力≤3Mpa；設計溫度：200℃，設計壓力：5Mpa。反應釜體實際壁厚、釜蓋厚度耐壓系數按照客戶實際使用壓力計算設計;

1.7 控溫方式：夾套油浴循環控溫，配高低溫一體機，高低溫一體機工作溫度范圍：-40℃-200℃，功率：8KW；

1.8 溫度控制方式：高低溫一體機具備485通訊觸控屏控制，控制反應釜內物料溫度,高低溫?fù)Q熱器連接低溫恒溫槽，水冷輔助降溫；

1.9 攪拌形式：磁力耦合機械攪拌,選用雙層攪拌模式（上部三葉推進式攪拌槳+底部錨式攪拌槳），上層三葉推進式攪拌槳螺栓固定，可拆卸式，材質均為蒙乃爾400 ,轉速范圍位50-800r/min，歷史數據自動保存保存、U盤導出功能；1.10 移熱系統：內置U型冷卻管，冷卻水進水口安裝氣動流量調節閥，與反應釜控制系統通訊聯動，觸控屏設置氣動流量調節閥開啟溫度，當工作溫度達到設置溫度時，氣動流量調節閥自動開啟，自動移熱，使反應釜內保持穩定的工作溫度，避免反應物料出現放熱工作溫度不能精確控制；

1.11 出料方式：反應結束后釜體電動下降，釜內產物手動取出；

1.12 升降要求：釜蓋固定，釜體電動升降，升降行程盡可能加大，反應釜釜體降落時盡可能降到最低，實現釜體下降后與釜蓋中間保持更大的操作空間；

1.13 特殊要求：（1）設備外觀、LOGO、系統軟件、公司信息不體現供方任何信息，均使用需方信息及LOGO。（2）反應釜釜體升降托盤選用316L不銹鋼材質，因需方使用溫度最低用到-30℃，做低溫過程中釜體外壁會產生大量水珠，防止釜體托盤表面腐蝕；

1.14 管口表：

1.15 進料系統

固相液相物料

固相，液相可直接打開釜蓋投入反應釜內

氣相物料

釜體開氮?dú)膺M(jìn)料口，安裝氮?dú)膺M(jìn)料閥，用于反應前氮?dú)庵脫Q

1.16 控制系統

反應釜采用觸摸屏控制，使用控溫-30℃-65℃。

※操作顯示：7”工業觸摸屏顯示操作，可自定義操作界面

※控制監測：轉速、溫度、壓力、反應時間，增加移熱安裝調節閥，檢測到反應放熱時向反應釜內部通冷卻水，通過調節閥控制冷卻水的開度。

※控制精度：溫度（±1℃）、轉速（±3rpm）

※安全連鎖：1、自定義溫度壓力上限，超溫超壓報警。超溫自斷電保護。

            2、一鍵緊急按鈕。

※硬件配置：進口電器元件；如西門子PLC，施耐德弱電配件

※數據記錄：記錄時間--溫度/壓力等數據的歷史趨勢曲線，并可以導出Excell數據表格，可實現無人值守監控反應過程

二、 公用工程條件

1. 現場安裝要求：甲方配置氣源管道在裝置附近

2. 電氣要求：380V 50Hz 功率：10KW以內

3. 自來水路用于攪拌部分的冷卻

三、 技術與售后服務

1. 乙方提供裝置現場布局規劃與布置圖設計，提供相關銜接配套條件參數（若涉及則提供）；

2. 訂單確認后，乙方提備總裝圖（若涉及則提供），并由甲方確認后實施；

3. 乙方提供現場安裝指導和設備調試指導；

4. 對甲方操作和維護人員提供上崗前培訓；

5. 對所供機組提供一年免費質保；若因用戶操作不當原因造成的設備損壞，酌情收取材料成本費；

6. 若設備出現質量問題，乙方在接到信息后24小時內作出響應，提出解決問題的措施；

7. 根據問題的具體情況，若需乙方派人赴甲方現場，原則上應在48小時內派遣出發。

8. 長期保證備品備件供應；

9. 長期提供免費技術咨詢服務；
